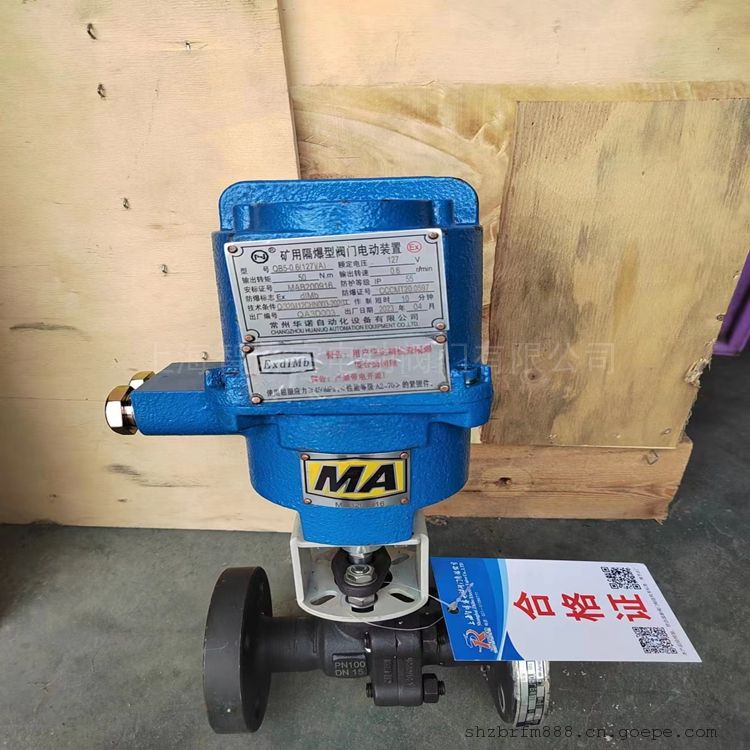

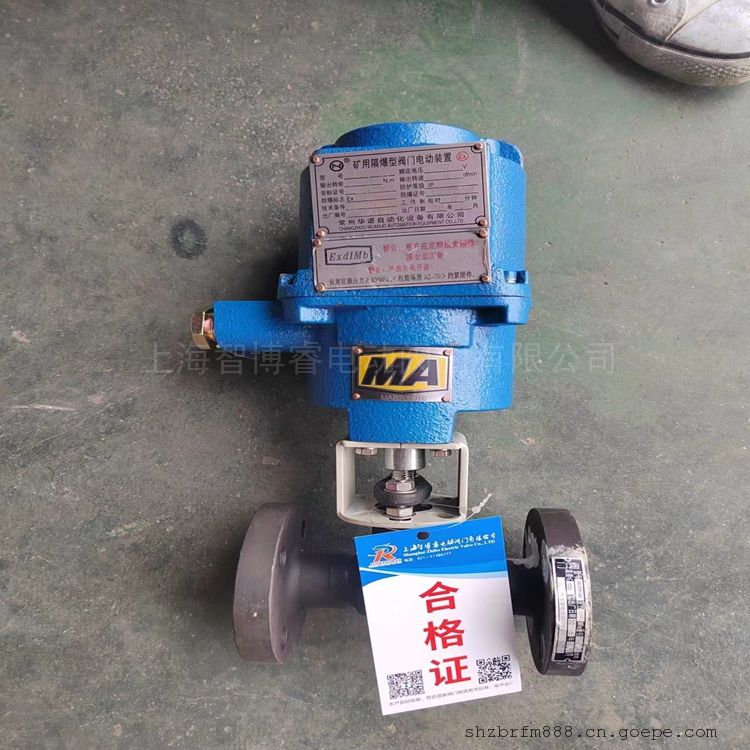

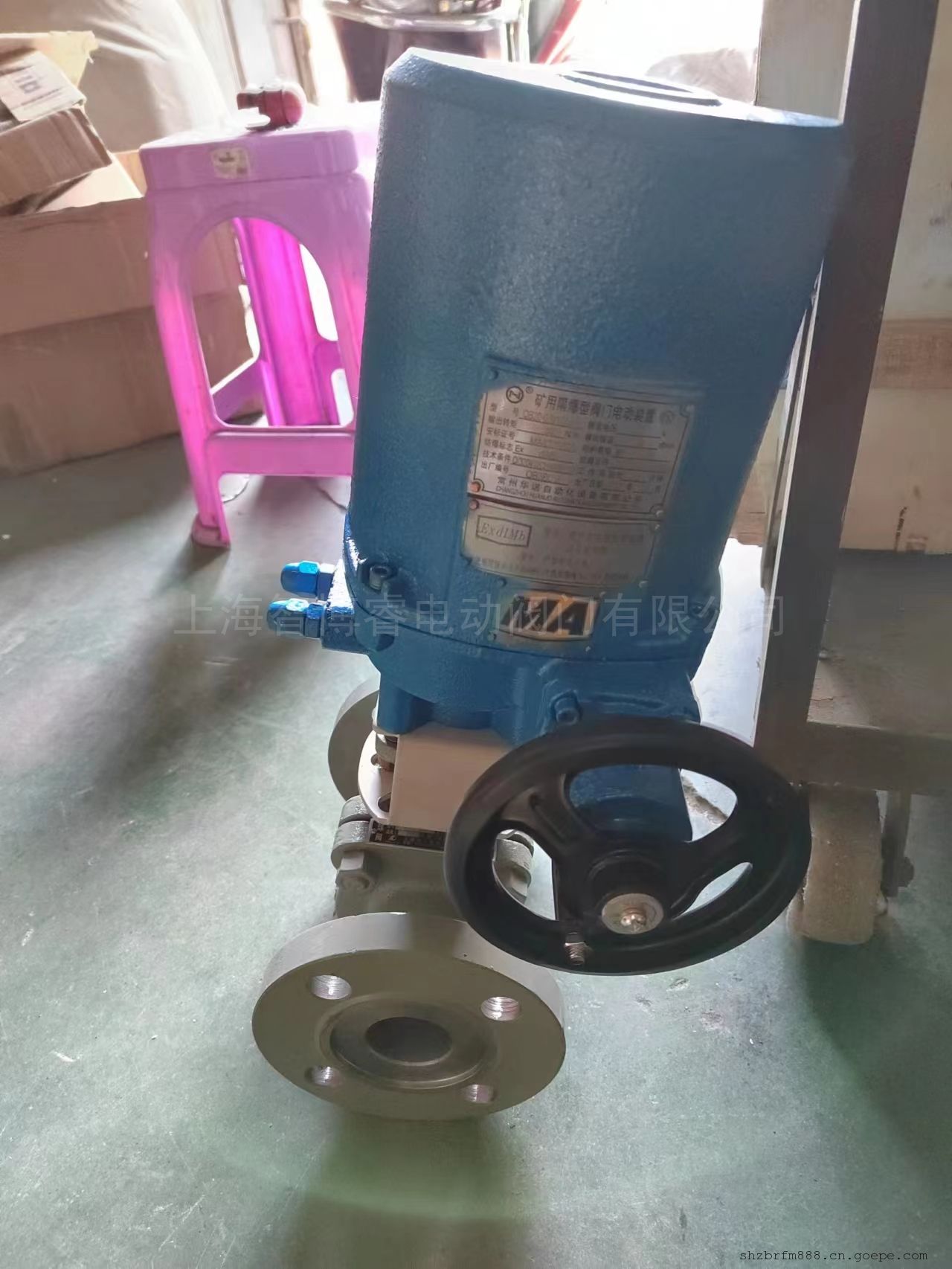

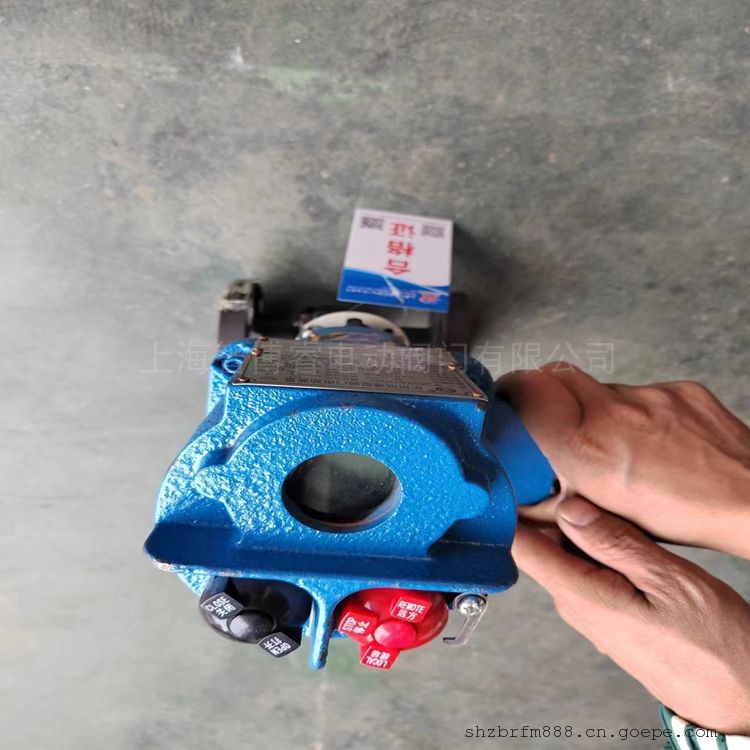

智博睿DN20 DN25小口径矿用隔爆型电动球阀MGQ941H

上海智博睿阀门有限公司隔爆型电动球阀由控制电源电路、数字逻辑控制电路、旋转方向控制电路、采样保护电路、位置控制电路、外接电平控制信号接口电路，球阀开闭控制电压电路等组成。IN端和控制电路电压端为外部控制信号，控制球阀的开启与关闭。由方向控制电路检测球阀的工作位置。由位置控制电路检测球阀开启口径。球阀开启或关闭到位后电机停止转动。

五、工作方式
控制电动球阀开启或关闭由以下二种方法：
　　1、接入12v-24v控制电源电压，当IN端接入低电平时，电动球阀开启。开启到预定口径时球阀停止转动。当IN端接入高电平（8v-12v）或开路时，球阀关闭，关阀到位后球阀停止转动。此种方法电源板可不用。直接由驱动板上接线端子接入相应电平。接线方式见接线图图1。
　　2、接入额定控制电源电压（DC12v-24v,AC(50HZ)36v、127v、220v）,接通控制电路电压（DC12v-24v、AC(50HZ)36v、127v、220v）后球阀开启，开启到位后球阀停止转动。断开控制电路电压后球阀关闭，关闭到位后球阀停止转动。接线方式见接线图图2。

六、主要技术参数
1、型号：DFB-20/10Q
2、防爆型式：隔爆型
3、防爆标志：Ex db I
4、额定控制电源电压：DC12v、DC24v、AC36v、AC127v、 AC220v
　　额定控制电路电压：DC12v、DC24v、AC36v、AC127v、AC220v
5、功耗：≤5w
6、环境温度：5℃-40℃
7、环境湿度：＜95% （+25℃时）
8、水压适应范围：0-10 MPa
9、介质温度：≤65℃
10、球阀开启（关闭）时间：6秒-10秒
11、球阀开启通径：DN15-DN20
12、外形尺寸(mm)：290×175×270　　　　　　
13、重量：9.35kg

七、使用与维护
　　根据使用场所提供的控制电源电压，接入相应的接线端子，合理选择球阀开闭控制方法。采用IN端控制时，IN与0v接线端接入低电平时球阀开启，开启到设定口径时自动停止转动。IN与0v接线端接入高电平（或开路）时球阀关闭，关闭到位后自动停止转动。采用控制电路电压开闭球阀时，接入控制电路电压到相应的接线端子，如：AC36v时，将36v接入N端子与36v端子。接通电源后球阀开启，开启到位后自动停止转动。断开电源后，球阀自动关闭，关闭到位后自动停止转动。球阀开启口径可调整。开启口径越大则开闭时间越长。应根据需要调整开启口径，以适应不同场合的要求。
