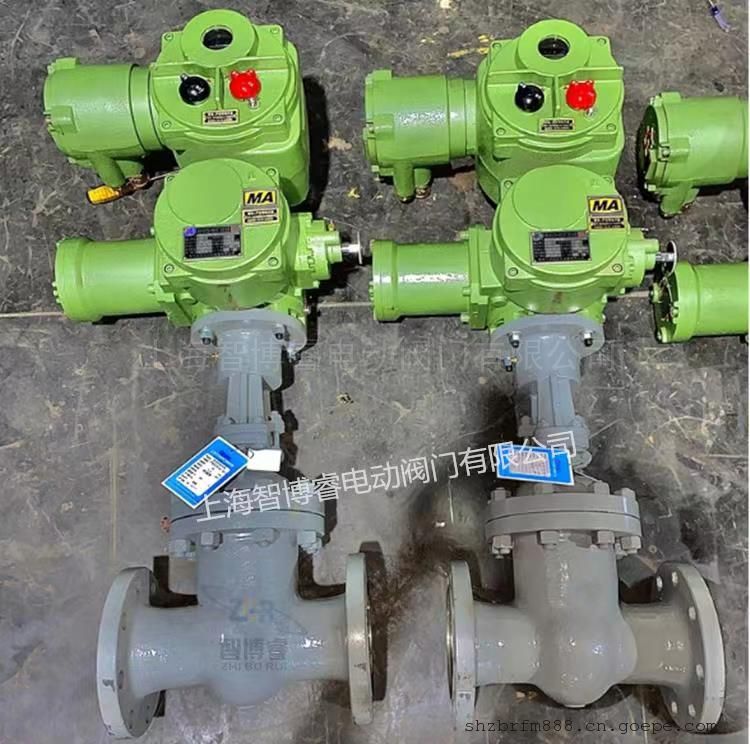

智博睿ZDYF型矿用隔爆型电动液控闸阀MBZ941H

产品简介：

传统电动闸阀存在以下问题：①可靠性差，电动闸阀是电动机通过大传动比减速器来控制闸阀的开启关闭，没有过载保护，容易造成过载造成闸阀阀杆弯曲变形。②控制复杂，故障率高。电动阀门需电气驱动装置、动力传动装置和位置传感装置。这些装置的配套使用，维修困难，给安装和使用造成不便。针对以上问题，ZDYF矿用隔爆型电动液控闸阀结构是去掉电动闸阀上的手轮和丝杠，将旋转运动更换为直线运动；控制简单，电动机正转(朝某方向)旋转时，油缸杆伸出,打开闸阀；反转（朝另外个方向旋转）时，油缸杆收回，闸阀关闭。该电动液控闸集成度高，能够有效控制闸阀的开关速度和关闭力，该矿用隔爆型电动液控闸阀具有机械和接近开关双重限位，可以有效地避免发生水锤和楔死现象。

ZQYF电动液控闸阀

产品组成

ZDYF型矿用隔爆型电动液控闸阀主要由防爆电动机、油缸液控系统、手动装置、闸阀。

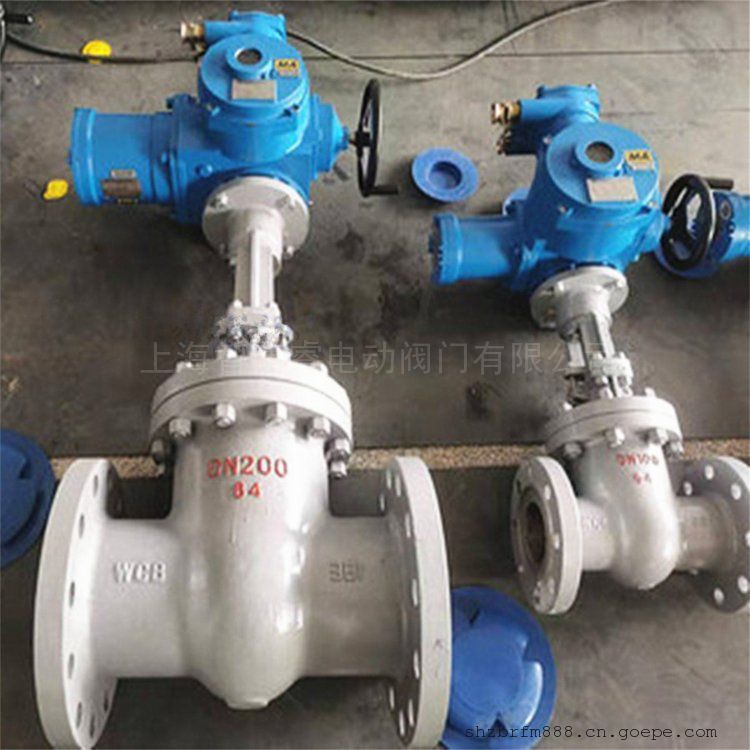

电动防爆闸阀 产品概述

BZ941H电动防爆闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动防爆闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动防爆闸阀适用于易燃易爆的场合,安全系数高、操作功能 强、性能稳定等。防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物电动防爆闸阀适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。

电动防爆闸阀 产品特点

1、闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

电动防爆闸阀 设计规范

电动防爆球阀 执行器特点

1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（21）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）

电动防爆闸阀 零件材料

电动防爆闸阀 使用条件

电动防爆闸阀 性能规范

电动防爆闸阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

相关名称：电动防爆闸阀,隔爆型电动闸阀,煤矿用电动闸阀
