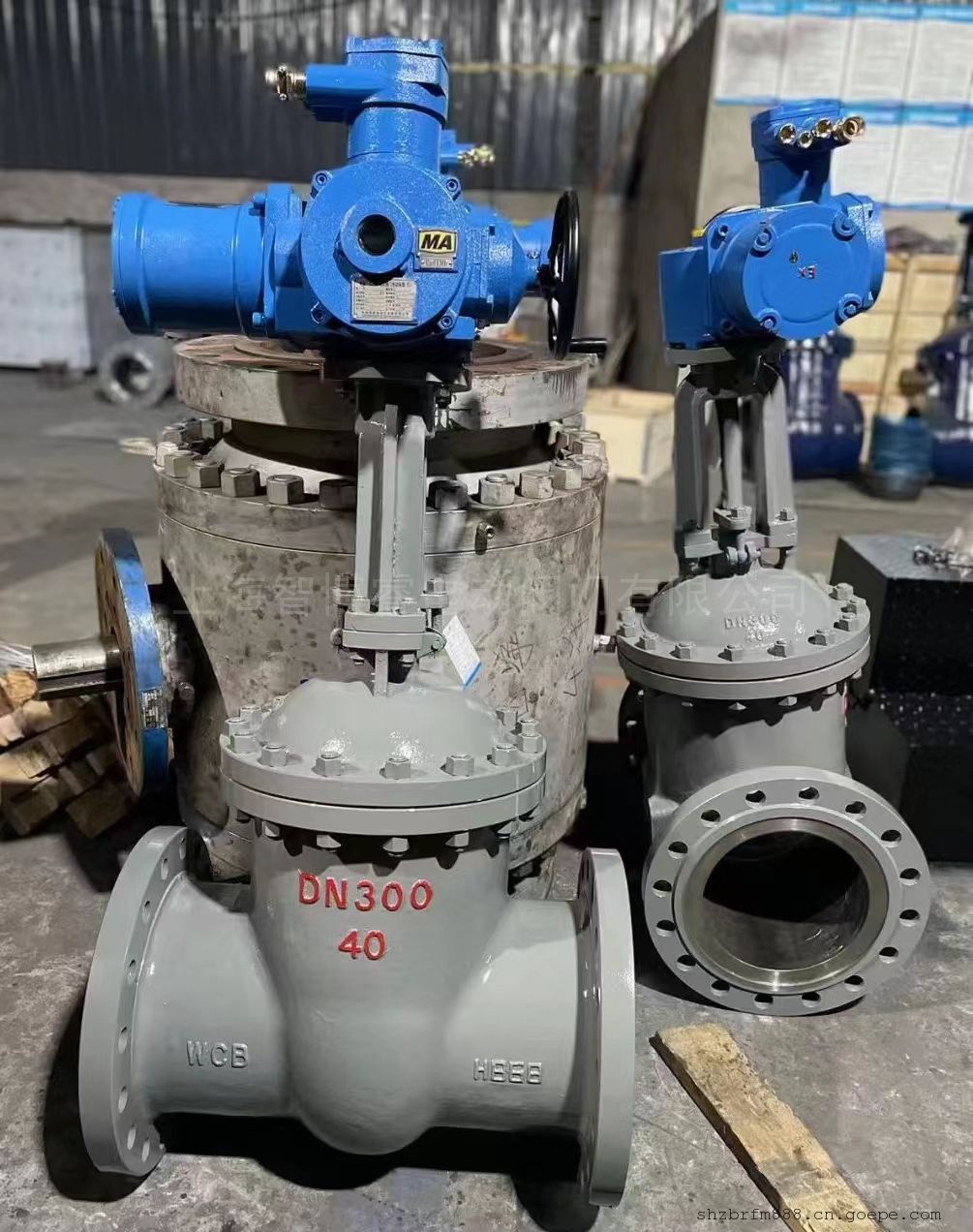

智博睿 煤矿专用隔爆型电动闸阀 -64C DN250电动法兰闸阀MAZ941H

煤矿专用隔爆型电动闸阀 MAZ941H-64C DN250电动法兰闸阀主要特点及用途

随着煤矿开采自动化的提高，井下各种管道上的手动阀已无法满足自动控制要求，部分矿井改造时采用液压阀和电液阀，但液压阀和电液阀的密封件容易老化，每年都要进行维护保养，压差大时要手工降压后才能打开，也无法直接进入DCS系统控制。

矿用隔爆一体式电动闸阀，安装方便，调试简单。配用蕞新研发的矿用隔爆型兼本安型智能阀门电动装置后，只要接入电源线不用开盖，通过外式转钮即可编程控制，为非侵入式全智能控制。

近几年，已经在全国各地多个煤矿进行手动阀直接改造为电动阀门，成本低不影响媒矿的正常生产，受到了一效的好评。

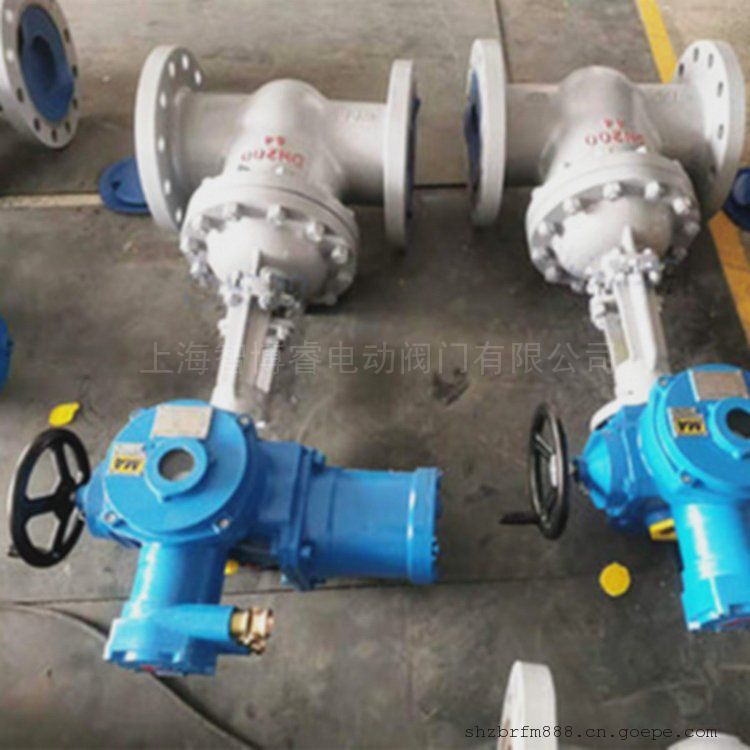

煤矿专用隔爆型电动闸阀 MAZ941H-64C DN250电动法兰闸阀

连接尺寸与相关电装选配表

   矿用电动闸阀主要用于煤矿的井下水路管道的通、断控制及调节介质流量大小，一般这种防爆矿用电动闸阀，MA带煤安证矿用电动闸阀，矿用防爆电动闸阀的电源电压有380V和660V,而且这种矿用隔爆型电动闸阀必须带有煤安证才能进矿安全使用。

性能参数：

工作环境

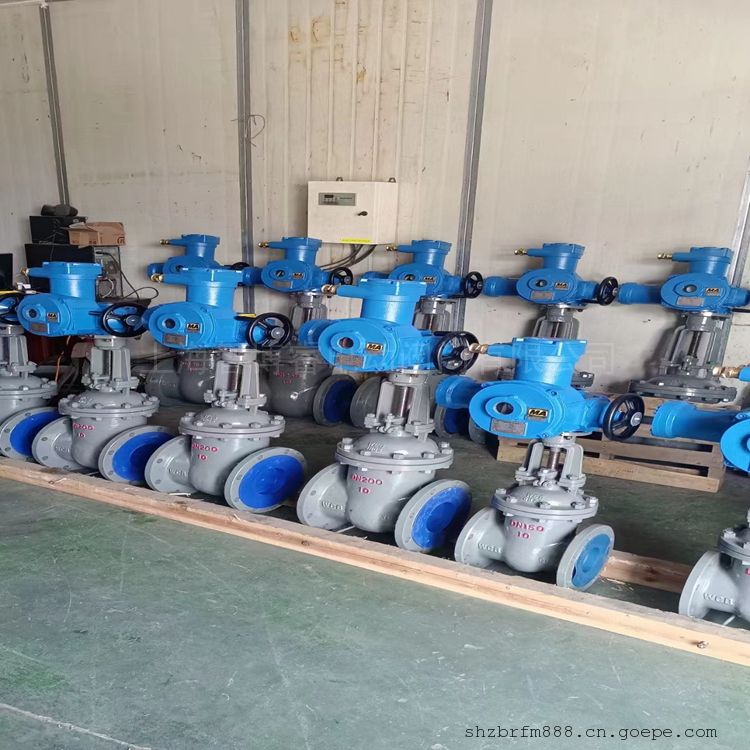

煤矿专用隔爆型电动闸阀 MAZ941H-64C DN250电动法兰闸阀

一、产品概述：

该产品适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关。阀在管路中主要用来做切断、分配和改变介质的流动方向，一般不做调节使用，因为调节时不平衡力太大，对阀芯的冲蚀比较厉害。适用给排水、石化、冶金等压力较高的场合。电动防爆闸阀适用于易燃易爆的场合,安全系数高、操作功能 强、性能稳定等。以电动装置的不同，分为普通开关型，防爆型和整体型，整体型又分为整体调节型，整体防爆型和整体防爆调节型。

二、产品特点：

1、闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。

2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

3、流体阻力小。阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。

4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。

5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

三、产品结构分类：

阀体和阀盖

阀体与阀盖多用于法兰连接。阀体内的介质通道大多是圆筒形等截面的，对于较大口

径的闸阀也采用阀座缩口的，即通道逐渐收缩，通过发阀座后，又逐渐扩大，其优点是：

使阀的零件尺寸有所减小，防爆电动闸阀重量减轻，从而节省材料。减小了密封面，精加工量减少。

(2)由于减小了闸板的尺寸，使在闸板上的作用力减小，闸阀的启闭力相应减小。闸板按闸板的形式可分为锲式平行式。

四、产品安装注意事项：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

 煤矿专用隔爆型电动闸阀 MAZ941H-64C DN250电动法兰闸阀
